Bentley Nevada

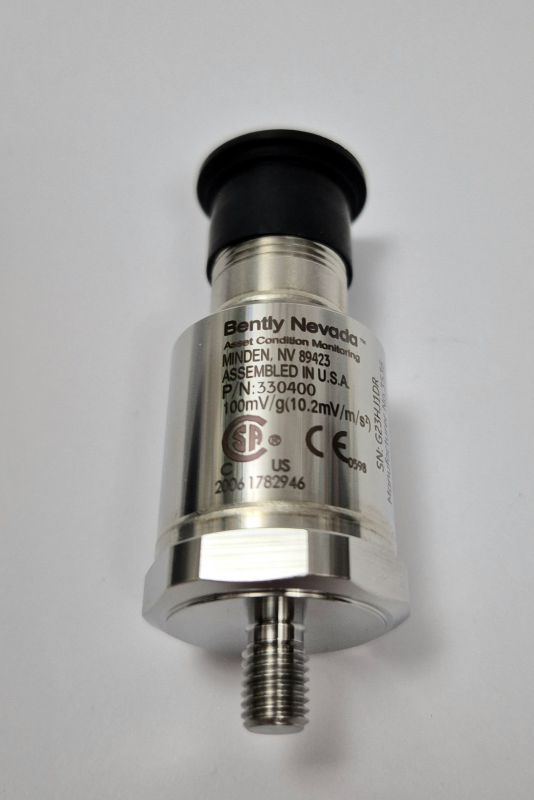

Акселерометр Bently Nevada 330400 представляет собой датчики вибрационного ускорения. Он устанавливается на оборудование, для которого измерение вибрационного ускорения является критически важным.
Датчик соответствует требованиям API 670.
Основные технические характеристики:   Диапазон ускорения:490 м/с2или 50g, где g – ускорение свободного падения;
Чувствительность: 10,2 мВ/м/с2(100 мВ/g) ± 5%;
Входное напряжение: -24 ± 0,5 В пост. тока;
Рабочая температура: от -55 до 121 °C.

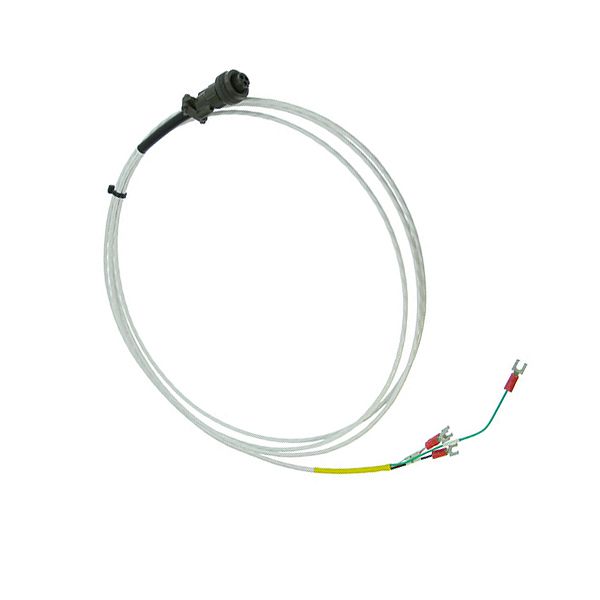

Этот удлинительный кабель известен своей производительностью и надежностью в промышленных условиях. Благодаря своим расширенным функциям и техническим характеристикам он предлагает множество преимуществ и находит применение в различных отраслях.

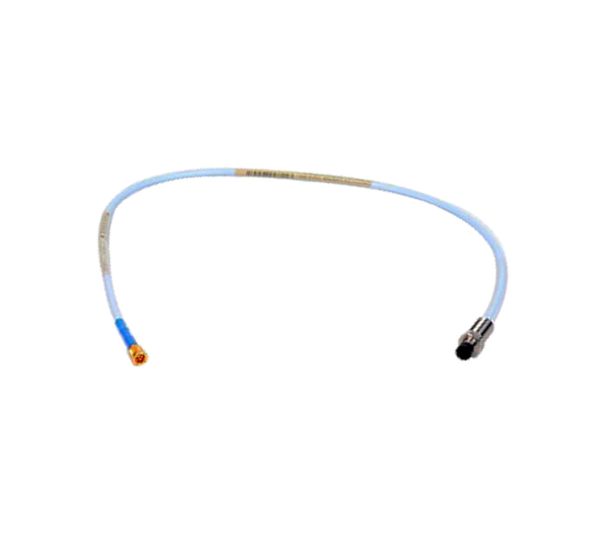

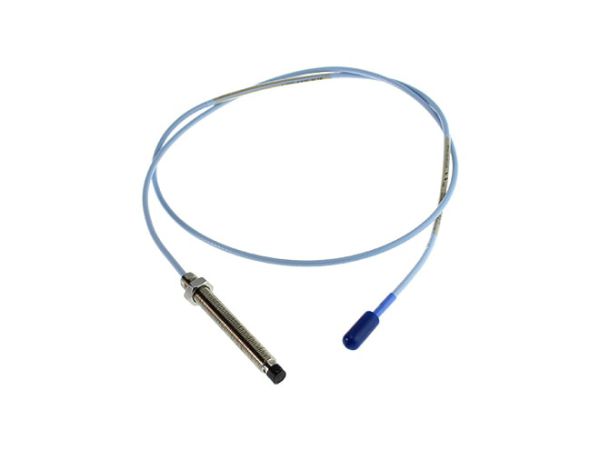

Датчики приближения Bently Nevada 3300 XL 8 мм — это сменные датчики различной длины, брони и разъемов, которые работают с системой датчиков приближения и датчиками серии 3300 XL.

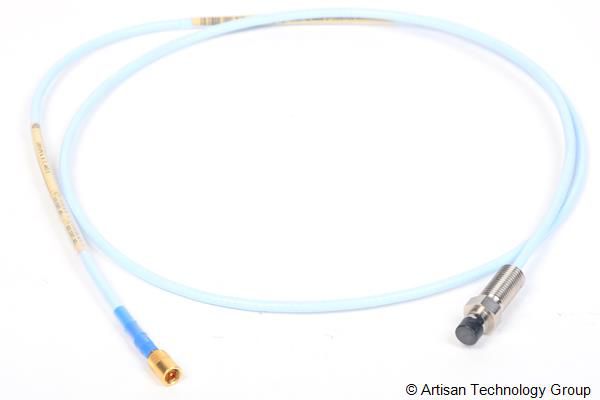

330105-02-12-05-02-05 — это зонд с обратным креплением 3300 XL 8 мм, произведенный Bently Nevada и используемый в системе датчиков приближения. Система датчиков приближения и датчики серии 3300 XL работают со сменными зондами различной длины, брони и разъемов, произведенных Bently Nevada.

Материал:Высококачественный инженерный пластик
Рабочая температура: от -40°C до +150°C
Упаковка/корпус: литье под давлением для долговечности
Характеристики: Устойчивость к высоким температурам, коррозионная стойкость
Тип подключения: позолоченные разъемы для улучшения проводимости

Вариант резьбы крепления: 01 = встроенная шпилька ¼-28 UNF
Чувствительность: 10,2 мВ/м/с2 (100 мВ/г) ±5%.
Диапазон ускорения: 490 м/с2 (50 g) пиковое общее ускорение в диапазоне частот от 10 Гц до 15 кГц. Вибрация на частотах выше 15 кГц, особенно при резонансе преобразователей, значительно уменьшит этот диапазон.
Линейность амплитуды: ±1% до пика 490 м/с2 (50 g).
Уровень широкополосного шума (от 10 Гц до 15 кГц): 0,039 м/с2 (0,004 g) среднеквадратичное значение.
Размеры (Д x Ш x В): 2,30 см x 2,30 см x 5,90 см

330750-60 — это высокотемпературный веломитор/преобразователь, произведенный компанией Bently Nevada.
Головка датчика и встроенный кабель высокотемпературной веломиторной системы 330750 и 330752 предназначены для работы в условиях высоких температур. Это позволяет устанавливать головку датчика на поверхностях с температурой до +400°C (+752°F).

Для этого конструкция преобразователя отделяет чувствительный элемент от электроники формирования сигнала. Они постоянно соединены с помощью интегрированного кабеля. Интегрированный кабель устраняет необходимость в разъемах, которые являются существенным источником отказов преобразователя.
Кабель позволяет размещать электронику формирования сигнала в более прохладном месте. Внутренняя электроника выдерживает температуры от 55 °C до +121 °C (от -67 °F до +250 °F). Интегрированная конструкция позволяет получать данные о производительности оборудования, сопоставимые с другими преобразователями Bently Nevada Velomitor, но при значительно более высоких температурах.

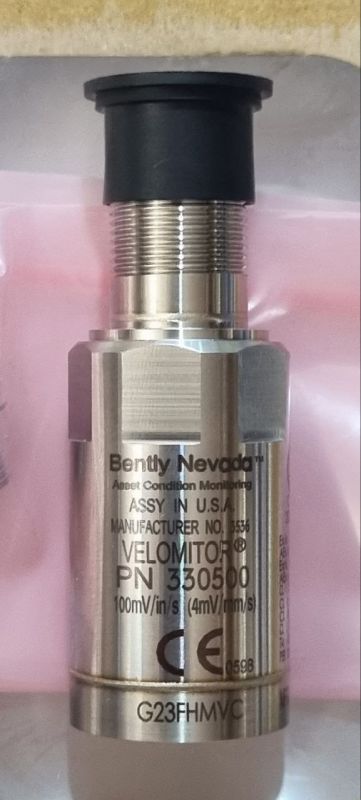

Для более низких температурных сред используйте стандартный пьезоэлектрический датчик скорости Velomitor 330500. Его можно устанавливать в местах с максимальной рабочей температурой +121 °C (+250 °F).

Модель 16710 Преобразователь I/P TEIP11-PS, преобразователь сигналов для стандартных сигналов, с силовым каскадом
Длина кабеля в футах 20 20 футов

Материал наконечника зонда — полифениленсульфид
Доступны имперские и метрические измерения
Материал корпуса зонда: нержавеющая сталь AISI 303 или 304

Вариант адаптера с монтажной резьбой: 02 = M8 x 1
Вариант одобрения агентства: 00 = Не требуется
Момент затяжки: 46 кг·см (40 дюйм-фунтов) макс.
Разъем: 2-контактный, герметичный, Mil-C-5015, корпус из нержавеющей стали 316L.
Материал корпуса: нержавеющая сталь 316L.
Высота: 63,2 мм (2,49 дюйма).
Диаметр: 25,3 мм (0,995 дюйма).

Система 3500 обеспечивает непрерывный онлайн-мониторинг, подходящий для приложений защиты оборудования, и разработана в соответствии с требованиями стандарта API 670 Американского института нефти для таких систем. Модульная конструкция системы на основе стойки включает в себя следующие компоненты:
• 3500/05 Стойка для инструментов (обязательно)
• Один или два блока питания 3500/15 (обязательно)
• Модуль интерфейса переходных данных (TDI) 3500/22M (обязательно)
• Один или несколько модулей монитора 3500/XX (обязательно)
• Один или несколько релейных модулей 3500/32M (4 канала) или 3500/33 (16 каналов) (опционально)
• Один или два модуля Keyphasor* 3500/25 (опционально) • Один или несколько модулей шлюза связи 3500/92 (опционально)
• Модули ввода/вывода (I/O) (обязательно)
• Дисплей VGA 3500/94M (опционально)
• Внутренние или внешние искробезопасные барьеры или гальванические изоляторы для установок в опасных зонах (опционально)
• Программное обеспечение для настройки системы 3500 (обязательно) Компоненты системы более подробно описаны в следующем разделе и в их отдельных технических описаниях.

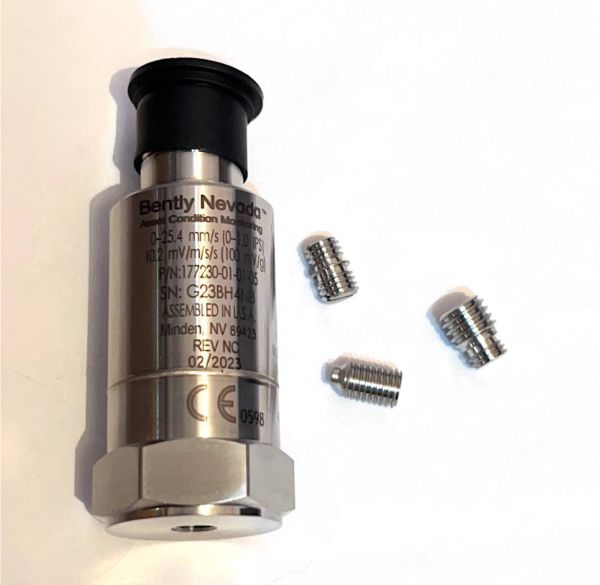

Сейсмический передатчик 177230-01-01-05 — это высокопроизводительное устройство, предназначенное для измерения и передачи сейсмических колебаний.
и движения грунта. Этот передатчик, разработанный для точности, фиксирует сейсмическую активность и преобразует ее в надежные данные для анализа.
Он широко используется в таких приложениях, как мониторинг землетрясений, оценка состояния конструкций и исследования окружающей среды.

Номинальное напряжение: -24 В постоянного тока
Входное напряжение Ui: -28 В
Ток: 140 мА
Мощность: 0,91 Вт
Выходное сопротивление: 50 Ом Температура T4@Ta: -51 … 100 °C Температура T5@Ta: -35 … 85 °C

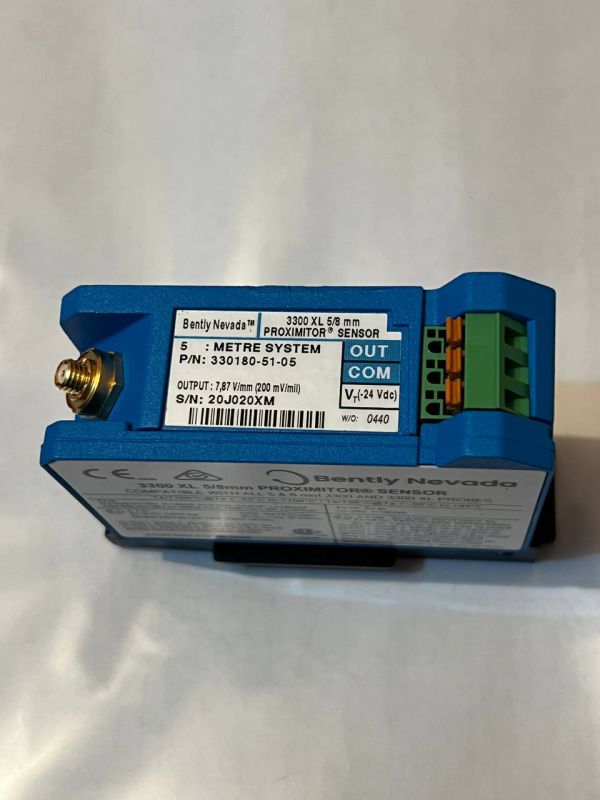

Современные бесконтактные токовихревые датчики предназначены для обеспечения профилактического обслуживания и диагностики оборудования. Они непрерывно предоставляют информацию о состоянии и, когда эт необходимо, выполняют отключение оборудования.

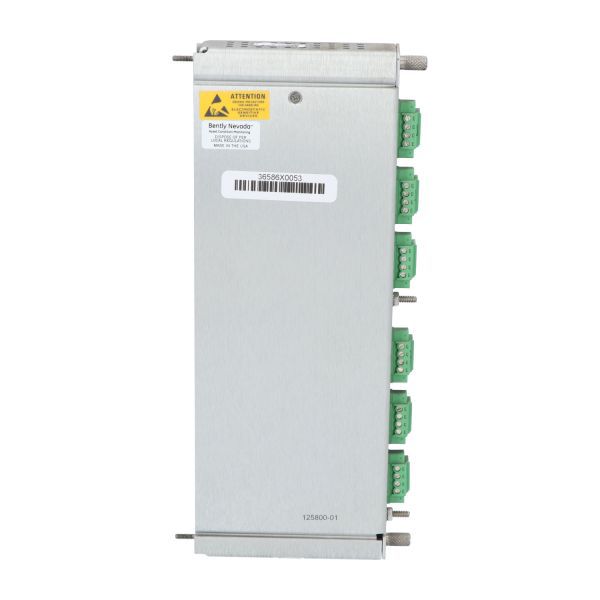

125800-01, Бентли Невада, Модуль ввода-вывода Keyphasor (внутренние клеммы)

Интерфейсный модуль акселерометра
Вход: заряд датчика 50 пКл/г, смещение сигнала 10 В постоянного тока
Выход : 10 В постоянного тока
Частотная характеристика: угол верхних частот 25 Гц, угол нижних частот 350 Гц
Источник питания: 24 В постоянного
тока Потребляемый ток: 138 мА
Диапазон температур: от 0°C до +70°C

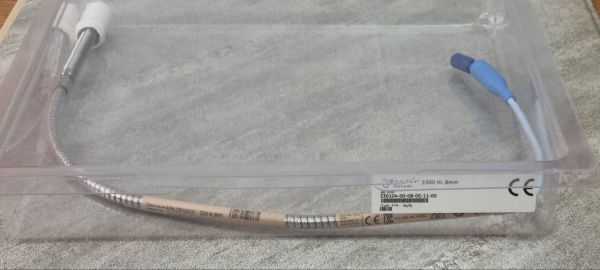

330104-00-08-05-11-00 | Бентли Невада | 3300 XL Зонд 8 мм, резьба M10 x 1, с броней

Модель 330104 3300 XL Зонд 8 мм, резьба M10 x 1, с броней

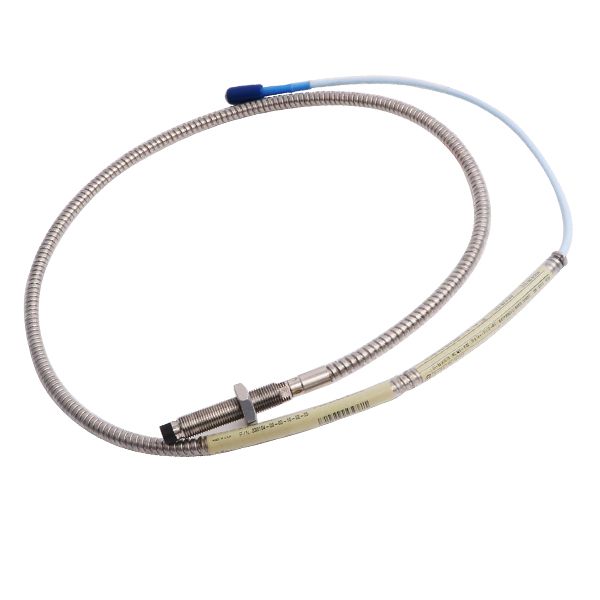

330104-10-25-50-12-00 | Бентли Невада | 3300 XL Зонд 8 мм, резьба M10 x 1, с броней
